• 概述

  HJTH-E110中間繼電器為靜態直流負載，有動作指示燈，用于電力直流系統操作的保護與自動控制裝置中，以增加保護和控制回路觸點容量和觸點數量。特別適合用作斷路器輔助觸點擴張，控制分合閘線圈的通斷。并采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

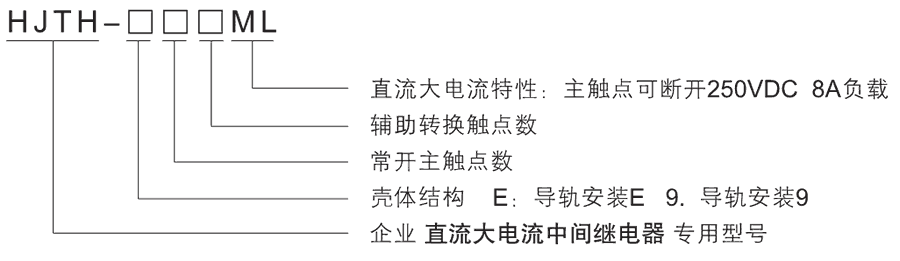

  型號及含義



  HJTH-E110主要特點

  ●具有整定方便、級差小、整定范圍寬等特點。
  ●直流電壓110V、220V可選。
  ●交流電壓110V、220V可選。
  ●HJTH-E110采用集成電路和進口元器件，穩定性和可靠性更高。
  ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

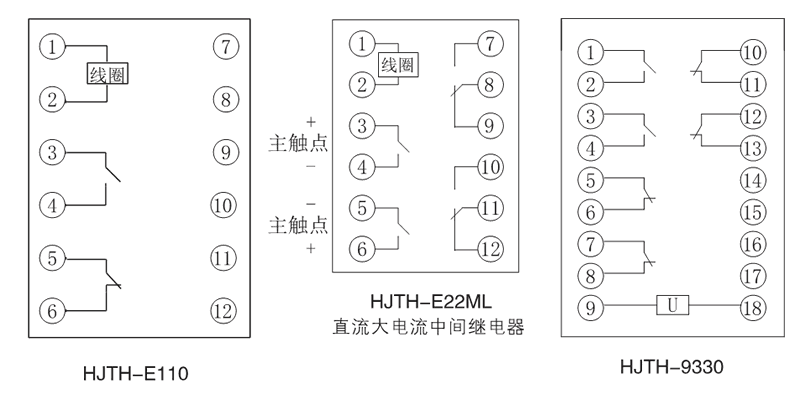

  接線圖



  HJTH-E110技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤80%額定電壓
  動作時間	主觸點≤25ms，輔助觸點≤30ms
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
